Какую задачу выполняет дисковый затвор
Сливной дисковый затвор танк-контейнера относится к запорным устройствам сливной линии. Производитель Fort Vale указывает, что butterfly valve используется при сливе и наливе и обычно выполняет функцию вторичного запорного устройства совместно с донным клапаном — footvalve, который является первичным. :contentReference[oaicite:0]{index=0}
Принцип конструкции хорошо понятен по самому узлу: внутри проходного сечения расположен поворотный диск. При работе рычагом диск поворачивается относительно потока. В открытом положении освобождается проходное сечение, в закрытом — диск взаимодействует с уплотнением и перекрывает проход.
Именно сочетание диска, уплотнения, шпинделя и механизма управления определяет нормальную работу затвора. Поэтому при обслуживании внимание уделяют не только тому, насколько легко перемещается рычаг.
Что входит в конструкцию затвора
Устройство конкретного клапана лучше рассматривать по документации производителя. В каталоге Fort Vale для 3-дюймового фланцевого Widdop Butterfly Valve указаны рабочий рычаг, шпиндель, нижний шпиндель, втулки, O-ring уплотнения, основной PTFE-уплотнитель, корпус и элементы фиксации уплотнения. :contentReference[oaicite:1]{index=1}
Такое устройство объясняет, почему состояние одного только металлического диска не даёт полной информации о клапане. Герметичность и нормальное движение зависят от нескольких деталей, работающих совместно.
На практике это означает, что при возникновении проблемы необходимо определить, какой именно элемент требует внимания. Замена затвора целиком не всегда является единственным решением: Fort Vale поставляет сменные уплотнения и компоненты для планового обслуживания своих клапанов. :contentReference[oaicite:2]{index=2}
Какие признаки требуют внимания
Осмотр сливного узла позволяет обнаружить часть неисправностей ещё до разборки. В первую очередь имеет значение состояние доступных деталей и нормальная работа механизма открытия и закрытия.
Поводом для более подробной проверки могут стать:
- повреждение или выраженный износ доступных элементов затвора;
- затруднённое перемещение рычага;
- неполное открытие или закрытие;
- повреждения уплотнительных элементов, обнаруженные при разборке;
- признаки негерметичности закрытого узла.
Причину нельзя определять только по внешнему виду. Например, тугой ход может требовать проверки механизма, а негерметичность — состояния основного уплотнения, диска и других элементов, влияющих на закрытие.
Почему состояние уплотнения особенно важно
В закрытом положении диск должен взаимодействовать с основным уплотнением. В конструкции фланцевого затвора Fort Vale Widdop производитель указывает PTFE main seal — основное уплотнение из PTFE. :contentReference[oaicite:3]{index=3}
При обслуживании состояние этого элемента имеет практическое значение. Если уплотнение повреждено или изношено, одного нормального перемещения рычага недостаточно, чтобы считать узел исправным.
Одновременно необходимо учитывать состояние деталей, обеспечивающих положение и движение диска. Поэтому качественное обслуживание затвора — это не попытка устранить проблему только регулировкой рычага, а оценка узла и замена действительно требующих этого компонентов.
Почему важно полное открытие и закрытие
Положение диска непосредственно связано с работой сливной линии. При открытии он поворачивается, освобождая проход. При закрытии возвращается в положение, в котором перекрывает его.
Для оператора управление выполнено через рычажный механизм. Fort Vale предусматривает для своих сливных дисковых затворов ручное управление, а среди вариантов исполнения указывает также запираемую рукоятку и левое или правое расположение привода. :contentReference[oaicite:4]{index=4}
Если механизм не позволяет нормально переводить затвор между рабочими положениями, узел требует проверки. Игнорировать затруднённый ход или неполное закрытие не стоит: сначала необходимо установить причину, а затем принимать решение об обслуживании.
Дисковый затвор и донный клапан — разные элементы
Эти два устройства сливной системы важно не путать. Донный клапан, или footvalve, устанавливается в точке слива цистерны и выполняет функцию первичного запорного устройства. Fort Vale прямо описывает его как primary closure valve. :contentReference[oaicite:5]{index=5}
Дисковый затвор обычно располагается после него и служит вторичным запорным устройством. Производитель описывает такую комбинацию как штатное решение для операций слива и налива. :contentReference[oaicite:6]{index=6}
Следовательно, исправность одного элемента не отменяет необходимости следить за другим. При сервисе сливного узла важно правильно определить, с каким именно клапаном связана обнаруженная проблема.
Что проверяют после обслуживания
После разборки, замены уплотнений или других работ важно проверить результат. В первую очередь контролируют правильность работы механизма: затвор должен переводиться в предусмотренные положения без признаков неисправности.
Если выполнялись работы, влияющие на герметичность, необходим соответствующий контроль закрытого узла. Его задача — убедиться, что обслуживание устранило обнаруженную проблему, а не ограничилось заменой детали.
При этом методику проверки следует выбирать для конкретного оборудования и выполненных работ. Без данных о модели и условиях испытания некорректно назначать универсальное давление или время выдержки.
Обслуживание сливных затворов в «Ленхимсинтез»
Для владельца танк-контейнера важно не просто обнаружить неисправность сливного узла, а определить её причину и восстановить его работоспособность до возвращения оборудования в эксплуатацию.
В «Ленхимсинтез» при обслуживании танк-контейнеров можно оценить состояние сливного дискового затвора, выявить детали, требующие внимания, выполнить необходимые работы и проконтролировать результат.
Такой подход позволяет решать проблему непосредственно во время нахождения танк-контейнера на сервисной площадке и не откладывать неисправность сливного оборудования до следующего этапа эксплуатации.
Частые вопросы
Как правильно называется этот клапан?

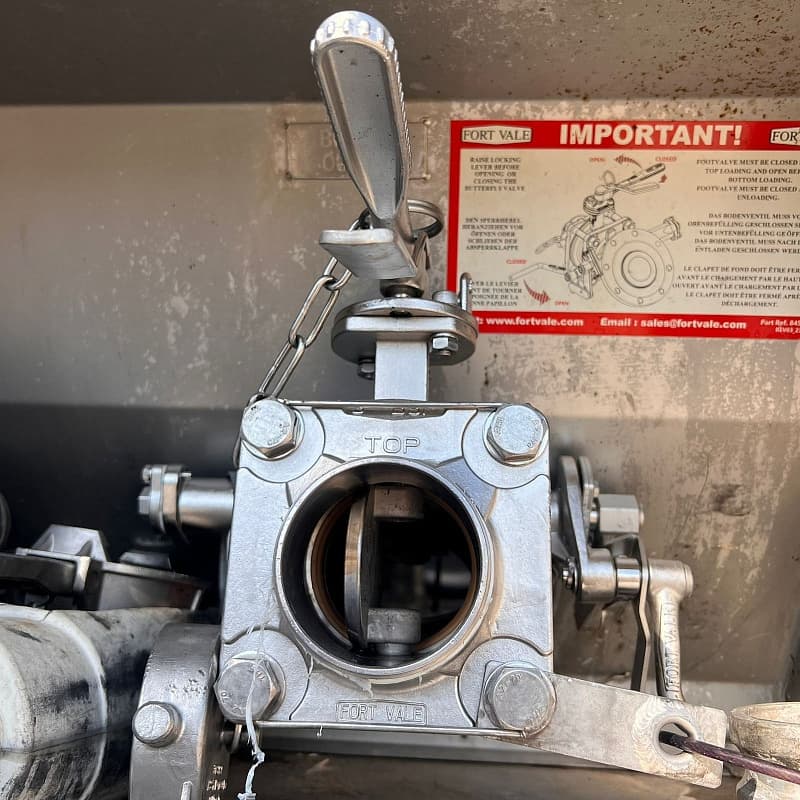

Для показанного типа узла корректное название — сливной дисковый затвор, или discharge butterfly valve. На представленном оборудовании видна маркировка Fort Vale.
Это донный клапан?
Нет. Донный клапан, или footvalve, является первичным запорным устройством в точке слива. Дисковый затвор обычно используется совместно с ним как вторичное запорное устройство. :contentReference[oaicite:7]{index=7}
Какая деталь непосредственно перекрывает проход?
Проход перекрывает поворотный диск. Его положение изменяется посредством шпинделя и механизма управления.
Что обеспечивает герметичность закрытого затвора?
Важную роль играет взаимодействие диска с основным уплотнением. Например, в конструкции 3-дюймового Fort Vale Widdop Butterfly Valve предусмотрено основное PTFE-уплотнение. :contentReference[oaicite:8]{index=8}
Можно ли заменить отдельные детали затвора?
Для клапанов Fort Vale производитель предлагает сменные уплотнения и комплектующие для технического обслуживания. Подбор деталей должен выполняться по конкретному исполнению клапана и его каталожным данным. :contentReference[oaicite:9]{index=9}
Почему после ремонта нужна проверка?
Она позволяет убедиться, что механизм нормально работает, а выполненные работы действительно устранили неисправность, ради которой затвор обслуживался.
Вывод
Сливной дисковый затвор — отдельный элемент сливной системы танк-контейнера, который обычно работает совместно с первичным донным клапаном. Его состояние зависит не только от корпуса и рычага, но и от диска, шпинделя, уплотнений и других внутренних деталей.
«Ленхимсинтез» выполняет обслуживание и ремонт танк-контейнеров, включая работу со сливными узлами. Если затвор имеет признаки неисправности, его целесообразно проверить и обслужить до возвращения танк-контейнера в эксплуатацию.
